Технические характеристики бульдозерно-рыхлительного агрегата ДЭТ-320-02Б2Л
ДЭТ-320-02Б2Л
| Технические характеристики | ДЭТ-320-02Б2Л |
|---|---|
| Двигатель | |
| Марка | ЯМЗ-7511.10-18 |
| Эксплуатационная мощность, кВт (л.с.) | 258 (350) |
| Номинальная частота вращения об/мин | 1700 |
| Частота вращения при максимальном крутящем моменте об/мин | 1200 |
| Количество цилиндров шт./рабочий объем | 8/14,86 |
| Диаметр цилиндра/Ход поршня, мм | 130 / 140 |
| Масса, кг | 1250 |
| Удельный расход топлива при эксплуатационной мощности двигателя г/кВт.ч(г/л.с.ч) | 206 /160 |
| Расход масла на угар, в процентах от расхода топлива | 0.3 |
| Система смазки двигателя комбинированная: под давлением и разбрызгиванием, с двумя масляными фильтрами. Турбонаддув с промежуточным охлаждением воздуха. Система охлаждения — жидкостная, закрытого типа, с фронтальным расположением радиатора и вентилятором. | |
| Трансмиссия Электромеханическая, двухскоростная (вперед и назад), с автоматическим изменением тяговых усилий и скорости движения. Автоматическая трансмиссия освобождает водителя от переключения передач. Количество элементов управления сведено до минимума. Бортовые редукторы — двухступенчатые, с парой цилиндрических шестерен и планетарным рядом, состоящим из солнечной и венечной шестерен, водила и сателлитов с передаточным отношением 12,214. Максимальное тяговое усилие, не менее ... 473,8 кН |
|
| Скорость движения при отсутствии буксования, км/ч: | |
| Передний ход | от 1,1 ... до 15,7 |
| Задний ход | от 1,1 ... до 15,7 |
| Управление Механизм поворота и тормоза: двухступенчатые, планетарные механизмы поворота (ПМП) обеспечивает получение двух передач (рабочей и транспортной) вперед и назад, поворотов и торможения трактора. ПМП имеют планетарный ряд, состоящий из системы шестерен постоянного зацепления, блокировочный фрикцион и два тормоза. Управление ПМП осуществляется одним рычагом через гидравлический сервопривод. |
|
| Управления электротрансмиссией | контакторное |
| Номинальное напряжение, В | 24 |
| Мощность зарядного генератора, кВт | 6.5 |
| Количество аккумуляторных батарей, шт. | 4 |
| Рабочие место оператора Современная быстросъемная, цельнометаллическая двухместная кабина с круговым остекпением и улучшенной обзорностью. В кабине установлены стеклопакеты, обеспечивающие тепловую и звуковую изоляцию, а также отопитель калориферного типа и кондиционер "RIO 3000". Улучшен уровень освещенности рабочей зоны в темное время суток. |
|
| Ходовая часть Тележки сварные, прямоугольного сечения. Подвеска торсионная, индивидуальная для каждого опорного катка, замкнутая на рамы тележек. Натяжные колеса выполнены цельнолитыми закрытого типа. |
|
| Количество опорных/поддерживающих катков, шт. | 12 / 4 |
| Ширина башмака гусеницы, мм / количество башмаков, шт. | 690 / 56 |
| Механизм натяжения гусеницы | гидравлический |
| Гусеница | |
| Количество звеньев в каждой ленте, шт. / шаг, мм | 56 / 218 |
| Ширина башмака, мм | 690 |
| Высота грунтозацепа, мм | 70 |
| Силовой генератор с генератором индуктивным ГИ-160-6 | |
| Марка: | ГПА-222 |
| Мощность, кВт/ Напряжение номинальное, В/ Ток, А | 220/310/710 |
| Частота вращения, номинальная/максимальная об/мин | 2120/2550 |
| Масса, кг | 1250 |
| Тяговый электродвигатель | |
| Марка: | ЭДП-196 |
| Мощность, кВт/ Напряжение номинальное, В/ Ток, А | 196/305/710 |
| Частота вращения, номинальная/максимальная об/мин | 430/2250 |
| Масса, кг | 2500 |
| Гидравлическая система | |
| Подъем и заглубление отвала и рыхлителя: Совместная работа двух насосов | НШ-100 |
| Максимальное давление нагнетания, МПа (кгс/см кв.) | 10,0+0,5 (100+5) |
| Распределитель: двухзолотниковый, четырехпозиционный | |
| Перекос отвала бульдозера, регулирование угла рыхления и стойки рыхлителя: Работа одного насоса | НШ-100 |
| Максимальное давление нагнетания, МПа (кгс/см кв.) | 10+1 (100+10) |
| Распределитель: двухзолотниковый, трехпозиционный | |
| Заправочные емкости | |
| Топливная система, л | 680 |
| Гидравлическая система, л | 165 |
| Систела охлаждения двигателя, л | 76 |
| Система смазки двигателя, л | 32 |
| Система смазки и управления трансмиссией, л | 80 |
| Масса | |
| Эксплуатационная масса, кг | 46700 |
| Габариты | |
| Длина Ширина Высота, мм |
10435 3680 4050 |

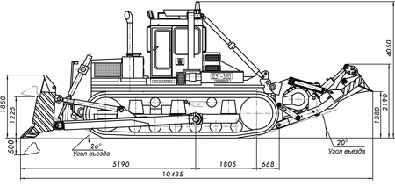

| Габаритные размеры | |
 |
|
